配电箱柜的识别 掌握关键要素，轻松辨识各类配电装置

在现代工业和民用建筑的电气系统中，配电箱柜是不可或缺的核心组件，负责电能的分配、控制与保护。由于其功能、安装环境和防护等级的差异，配电箱柜在外观、结构和规格上呈现出多样性。本文将系统性地介绍配电箱柜的识别要点，帮助您快速认识并区分各式各样的配电柜。

一、 按主要功能与级别分类识别

这是最核心的识别维度。通常，从电源进线到最终用电设备，电能会经过多级分配。

1. 高压开关柜：通常指额定电压在3.6kV至40.5kV的配电装置。外观上，柜体普遍较大、厚重，面板上常有明显的警示标识（如“高压危险”），并设有观察窗、机械或电气闭锁装置。常见类型有KYN、XGN等系列。

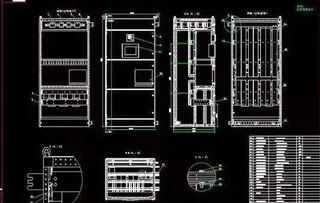

2. 低压配电柜：我们日常提及的“配电柜”多指低压柜，额定电压通常在1000V AC或1500V DC以下。它们体积相对高压柜小，是配电系统的中枢。常见类型包括：

• 进线柜/受电柜：电源总入口，通常装有大型框架断路器。

• 出线柜/馈电柜：将电能分配至各个区域或设备，安装有多路塑壳断路器或微型断路器。

• 电容补偿柜：用于改善功率因数，内部装有电容器组、电抗器及投切开关，面板常装有功率因数表。

• 母线联络柜：用于连接两段母线，实现电源互为备用。

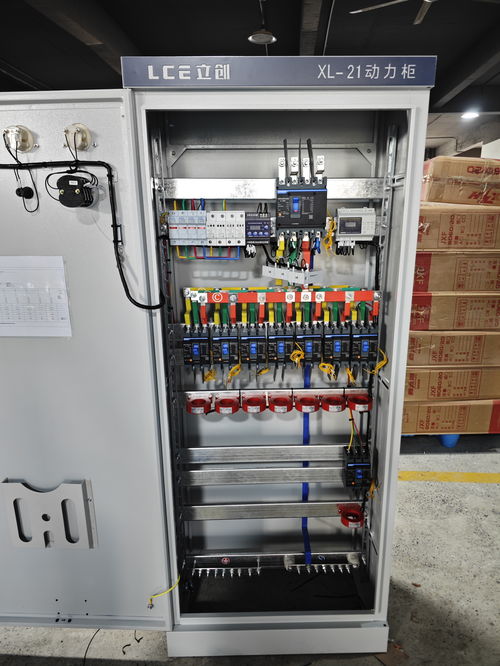

1. 配电箱/动力箱：通常指直接向用电设备（如电机、风机、水泵）供电的终端分配单元，安装于车间或设备附近。尺寸比配电柜小，以箱体结构为主。
2. 照明箱/插座箱：为照明回路和插座回路供电，广泛安装于走廊、房间内，内部多为微型断路器（MCB）。

二、 按安装方式与结构识别

1. 安装方式：

• 落地式：大型的配电柜、控制柜多采用此方式，直接固定在地面基座上。

• 挂墙式/明装：小型配电箱、户内箱多直接安装在墙壁上。

• 嵌入式/暗装：多见于建筑内部的户内照明箱，箱体嵌入墙内，仅面板露出，外观更整洁。

1. 结构形式：根据IEC标准，常用字母代号表示：

• GGD：固定式低压开关柜，元器件固定安装，维护需停电。

• GCK/GCS/MNS：抽出式/抽屉式低压开关柜，功能单元（如断路器）可制成独立抽屉，推入或拉出，支持不停电维护，灵活性高。这是识别现代配电室设备的重要特征。

三、 按外壳防护等级（IP代码）识别

防护等级直接影响柜体的外观和适用环境。IP代码由两位数字组成：

第一位数字（防尘）：如IP3X（防工具和线缆侵入）、IP5X（防尘）。
第二位数字（防水）：如IPX4（防溅水）、IPX5（防喷水）。
例如，户外配电箱通常要求IP54或更高；普通室内环境可为IP30；存在喷淋的车间可能需要IP65。识别时可留意柜体的密封条、特殊通风结构以及铭牌上的IP等级标注。

四、 通过关键元器件与标识识别

观察柜门内外的元件和标识是快速识别其功能的有效方法：

1. 核心器件：

• 大型框架断路器（ACB） → 通常是总进线或大容量出线。

• 多排塑壳断路器（MCCB） → 出线/馈电柜的典型特征。

• 接触器、热继电器 → 可能为动力控制箱（如电机启动箱）。

• 电度表、电流表、电压表 → 计量或监测功能。

1. 标识与图纸：

• 柜体正面通常有一次系统图（单线图），清晰展示了柜内主要元件及回路关系，是理解其功能的“地图”。

• 每个开关、指示灯都有回路标签，标明其控制的区域或设备（如“1F照明”、“2#水泵”）。

• 铭牌信息至关重要，上面会明确标注设备型号、额定参数、出厂编号、防护等级等。

五、 应用场景与外观特征辅助识别

• 户外环网柜：常见于街道、小区，多为方形或长方形绿色（或橘黄色）箱体，密封性好，常带有SF6或真空环网开关单元。
• 建筑电井内的配电箱：多为明装或嵌入式，排列整齐，箱门常为白色或与墙面同色。
• 工业现场的动力柜：可能采用更坚固的钢板，颜色多为工业灰或RAL7035，并可能带有防爆、防腐等特殊设计。

**
识别配电箱柜并非难事，关键在于建立系统化的认知框架：先辨明其在供电系统层级中的位置（功能），再看其安装与结构形式，然后结合防护等级和内部核心元器件**进行验证。多观察柜体上的系统图与标识，它们提供了最直接的信息。通过综合运用以上方法，您便能从容应对各种场合下的配电箱柜，不仅“认识”其外观，更能理解其背后的功能与作用，为安全操作、维护和管理打下坚实基础。
